性能特点：

1.该系统通过控制阀控制各部的动作，从根本上改变了传统的支护形式，能够自由随掘进机行走，动力由综掘机提供。

2.有独立的运动作业功能，此系统用时解开，不用时可以折叠，减少了支护辅助时间，与综掘机有机结合，不影响综掘机的各种性能，操作简单、方便。

3.有效的给顶板施加初撑力，对工作面进行了临时的支护避免了工人在空顶区作业，增加了锚护时工作人员的安全性，实现了锚网的机械化铺架，保证了锚网的连接质量，大大降低了工人劳动强度。

应用领域：

原理：工作时，由原综掘机的液压泵站供油，推动二位三通阀使液压油通过分流集流阀进入平衡阀和支撑油缸、折叠油缸，使顶架打开升起。推动升降油缸使主架升高，通过多路换向阀进入三组油缸的协调操作使顶架、主架调整到所需要的高度、角度并到达所需的支撑力后停止。

掘进机机载超前支护系列分类：

根据支护的方式可以分为：

1.锚网钢带型支护；2.工字钢型支护；3.U型棚型支护；4.顶架前伸、侧伸型支护；5.顶架前伸、侧伸、带防片帮型支护。

根据支护的护顶需求可以分为：

1.常规基础性支护；2.顶架前伸型支护；3.顶架侧伸型支护。

根据巷道顶板的形状可以分为：

1.矩形巷道型支护；2.拱形巷道型支护；3.梯形巷道型支护

多用途锚网钢带型支护

1.主要技术参数

a．适用巷道断面：矩形、梯形；

b．适用巷道尺寸：巷道净高≥2.2m，巷道净宽≥3.0m范围之内的系列产品；

c．M大支撑力：2.5T;

d．支护面积：3.24m3~9.4m3；

e．支护超出炮头的距离为：0.6m~2m；

f．顶架横向倾斜角：-20°~+20°；

g．顶架前后倾斜角：0°~120°

2.液压系统性能参数

a.额定压力：16Mp.

b.额定流量：50L/min

3.装置重量：约1T

工字钢型支护

1.主要技术参数

a．适用巷道断面：矩形

b．适用巷道尺寸：巷道净高≥2.2m，巷道净宽≥3.0m范围之内的系列产品；

c．M大支撑力：2.5T;

d．支护面积：3.24m3~6m3；

e．支护超出炮头的距离为：0.6m~1m；

f．顶架横向倾斜角：-20°~+20°；

g．顶架前后倾斜角：0°~120°

2.液压系统性能参数

a.额定压力：16Mp.

b.额定流量：50L/min

3.装置重量：约1T

前防片帮型支护

1.主要技术参数

a．适用巷道断面：矩形、梯形

b．适用巷道尺寸：巷道净高≥2.2m，巷道净宽≥3.0m范围之内的系列产品；

c．M大支撑力：2.5T;

d．支护面积：3.24m3~6m3；

e．支护超出炮头的距离为：0.6m~1m；

f．顶架横向倾斜角：-20°~+20°；

g．顶架前后倾斜角：0°~120°；

h．防片帮前后倾斜角：0°~+135°

j．防片帮面积：1.5㎡~2.25㎡；

k．防片帮 M大支撑力：1.2T

2.液压系统性能参数

a.额定压力：16Mp.

b.额定流量：50L/min

3.装置重量：约1.2T

U型棚型支护

1.主要技术参数

a．适用巷道断面：拱形

b．适用巷道尺寸：巷道净高≥2.2m，巷道净宽≥3.0m范围之内的系列产品；

c．M大支撑力：2.5T;

d．支护面积：3.24m3~6m3；

e．支护超出炮头的距离为：0.6m~2m；

f．顶架横向倾斜角：-20°~+20°；

g．顶架前后倾斜角：0°~120°；

概述:机载临时支护装置适用于净高度不低于2.5m的机掘矩形和梯形巷道，安装时通过对掘进机切割部与本体部铰接销轴的改造来安装该机器，该机器用来对掘进工作面新揭露的空顶区进行临时支护，当掘进机的掘进循环完成后，将该机器打开，可以迅速在掘进机切割头前方形成一个2.2m*1.78m的支护面积，为下一步在该区域进行支护作业的人员提供一个安全可靠的工作空间。
特点：
支护面积大、初撑力和工作阻力较大。
可在低顶板巷道的工况下，顺利翻转打开和收拢。
结构紧凑、布局合理、操纵平稳、展开迅速。
利用掘进机的泵站做动力，全液压控制，有利于对机器实现自我保护。
基本性能参数 单位 ZLJ-5.5 备注
额定供液压力 MPa 16
额定工作压力 MPa 20
初撑力 KN 16
最大工作阻力 KN 20
最大支护强度 KN/m2 5.5
护顶面积 M2 2.2（长）*1.78（宽）
巷道顶部横向坡度 。 +8
整机重量 kg 1365+15
配接掘进机后最大支护高度 m 4.5
配接掘进机后最小支护高度 m 2.5
工作极限位置角度（翻转梁与伸缩梁） 。 105
工作极限位置角度（伸缩梁与支撑梁） 。 125

ZLJ-4.5F机载临时支护装置(ZL：201220754807)
　　本装置时用来掘进工作面新揭露的空顶区进行临时支护的一种机载式轻型支架，当掘进机的掘进循环完成后，将该机器打开，可以迅速的再掘进机切割头前方顶板上形成有效的支撑防护，为下一步在该区进行支护作业的人员提供一个安全可靠的工作空间。
　　本装置结构适用于巷道2.2M~4.5M的矩形、梯形、倾斜巷道，可于各种型号的掘进机配套。

5. 国内首家带有前辅助支撑装置，与普通临时支护装置相比工作阻力增加数倍。

 ZLJ-4.5F机载临时支护装置(ZL：201220754807)

　　本装置时用来掘进工作面新揭露的空顶区进行临时支护的一种机载式轻型支架，当掘进机的掘进循环完成后，将该机器打开，可以迅速的再掘进机切割头前方顶板上形成有效的支撑防护，为下一步在该区进行支护作业的人员提供一个安全可靠的工作空间。


　　本装置结构适用于巷道2.2M~4.5M的矩形、梯形、倾斜巷道，可于各种型号的掘进机配套。

结构特点：采用本公司专利技术
1. 采用反式翻转机构，特别适用于低矮巷道和小机型，配套太原120机型最低适应巷道高度仅为2.2米；
2. 各油缸上设置有负载阀，可有效防止系统过载，根绝机体开焊和塑性变形现象；
4. 翻转梁主体以厚壁无缝管构成，和升降缸一起构成机器的翻转升降机构。部件结构和加工工艺明显简化、架体强度显著增强；
5. 国内首家带有前辅助支撑装置，与普通临时支护装置相比工作阻力增加数倍。

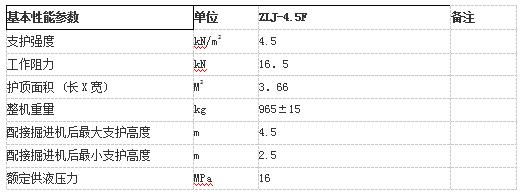

机载临时支护装置参数：

支护强度：5.5KN/m2

护顶面积：3.6平方米

整机重量：980KG

工作阻力：16.5KN

最大支护高度：4.5米

最小支护高度：2.5米

我厂的机载临时支护装置的组成：

由翻转梁、伸缩油缸和顶梁、翻转油缸、支撑油缸等组成。

ZLJ-5.5掘进超前临时支护装置技术特点：

1 支护面积大、初撑力和工作阻力较大。

2 可在低顶板巷道的工况下，顺利翻转打开和收拢。

3 结构紧凑、布局合理、操纵平稳，展开迅速。

4 利用掘进机的泵站做动力，全液压控制，有利于对机器实现自我保护。

5 明显缩短临时支护时间，降低职工劳动强度、提高掘进效率。

6 支护装配到掘进机时不影响其安全性能。

为解决煤矿巷道开拓时人工窜管前探梁支护所存在的缺点，提高综掘机械化程度，实现快速、安全的掘进工艺。我公司研发机载临时支护装置，对空顶区实现安全、可靠、快速的支护工艺，大大提高了掘进生产的安全性，生产效率大幅提高，具有极大的经济效益和社会效益。
机载临时支护装置是我公司针对掘进迎头临时支护难题而提出的一套完整的解决方案。它的出现将改变传统的窜管前探梁的临时支护形式，可有效对顶板施加初撑力，真正起到主动安全防护的作用，显著减少临时支护时间，大幅度降低职工劳动强度，明显提高劳动效率。
该装置结构巧妙，性能可靠、安装简便、适用巷道范围广、可配套机型多，工作过程符合《煤矿安全规程》有关规定。产品经过了多次严酷的现场检验，受到广大一线职工的热烈赞誉。
机载临时支护装置主要特点
1、支护面积大，初撑力较大。
2、可在低顶板巷道的工况下顺利翻转打开和收回。
3、利用掘进机的泵站做动力，全液压控制，操纵平稳，展开迅速，有利于对机器实现自我保护。
4、结构巧妙、布局合理、活动机构的液压管路全部采用高压胶管。
5、显著减少临时支护时间，大幅降低职工劳动强度，明显提高劳动效率，对锚护工作的安全起到了有效的保障。
机载临时支护装置主要技术参数
序号 参数名称 参数值 备注
1、适用巷道高度 2.5~4.5m
2、额定工作阻力 20kN
3、支护面积 1.8m×2m 可按用户要求制作
4、支护超出炮头 1 m~1.8m
5、系统压力 16MPa
6、顶架可倾斜 ≤20度 上展45度
7、整机重量 约 1000Kg
机载临时支护装置结构与工作原理
结构：由顶梁架、连接器、主架、油缸、插装双向锁、高压油管路、分流集流阀、二位三通阀、控制操作阀等组成。
原理：工作时利用掘进机的泵站供油，通过二位三通阀经过溢流阀到操作阀，由分流集流阀分流，进入双向锁，
双向锁打开进入油缸，主架打开升起，顶架打开升起，直到所需要的高度，角度停止。
机载临时支护装置适用范围
